折线 Polyline

折线（Polyline）用于在地图上绘制一系列连接的线段，支持实线、虚线、纹理线（色切片/重复纹理/足迹线）、渐变色、分段着色等多种样式。

本文档介绍 Polyline 的创建、样式配置以及属性联动规则。

创建 Polyline

Polyline(
  id: 'p1',
  points: const [
    LatLng(39.90, 116.39),
    LatLng(39.92, 116.41),
    LatLng(39.94, 116.43),
  ],
  color: const Color(0xFF2196F3),
  width: 8,
)

添加到地图：

TencentMap(
  polylines: {polyline},
  ...
)

Polyline 参数

参数	类型	默认值	说明
`id`	`String?`	自动生成	唯一标识
`points`	`List<LatLng>`	必填	折线顶点，至少 2 个
`width`	`double`	`10.0`	线宽（逻辑像素）
`color`	`Color`	`Color(0xC600A3FF)`	线颜色（ARGB）
`visible`	`bool`	`true`	是否可见
`alpha`	`double`	`1.0`	线透明度 [0, 1]
`zIndex`	`int`	`0`	堆叠顺序
`arrow`	`bool`	`false`	是否绘制箭头
`lineType`	`LineType`	`solid`	线型：`solid`/`dashed`/`texture`
`lineCap`	`bool`	`true`	是否圆头端点
`textureLineType`	`TextureLineType?`	null	纹理线子类型（仅 `lineType.texture` 时生效）
`segmentStyles`	`List<SegmentStyle>?`	null	分段样式（colorSlice 模式）
`colorTexture`	`BitmapDescriptor?`	null	纹理图片
`arrowTexture`	`BitmapDescriptor?`	null	自定义箭头图标
`arrowSpacing`	`int?`	null	箭头间距（逻辑像素）
`pattern`	`List<int>?`	null	虚线模式 [实线长度, 间隔长度, …]
`borderWidth`	`double`	`0`	描边宽度（逻辑像素）
`borderColor`	`Color`	`Color(0xFF000000)`	描边颜色
`segmentColors`	`List<SegmentColor>?`	null	分段填充色
`displayLevel`	`int`	`0`	显示层级（0=道路之上）
`gradient`	`bool?`	null	是否启用渐变色
`onTap`	`PolylineTapCallback?`	null	点击回调

线型枚举

LineType

值	说明
`LineType.solid`	实线 / 彩虹线（默认）
`LineType.dashed`	虚线（通过 `pattern` 控制间隔）
`LineType.texture`	纹理线（需配合 `textureLineType` 指定子类型）

TextureLineType

值	说明
`TextureLineType.colorSlice`	纹理色切片（配合 `segmentStyles` 指定各段颜色索引）
`TextureLineType.repeat`	重复纹理（配合 `colorTexture` 指定纹理图片）
`TextureLineType.footprint`	足迹线效果

线样式

实线 + 描边

Polyline(
  id: 'solid',
  points: points,
  color: const Color(0xFF2196F3),
  width: 8,
  borderWidth: 2,
  borderColor: const Color(0xFF0D47A1),
  lineCap: true, // 圆头
)

虚线 + 箭头

Polyline(
  id: 'dashed',
  points: points,
  color: const Color(0xFFE53935),
  width: 10,
  lineType: LineType.dashed,
  pattern: const [30, 20], // 30px 实线 + 20px 空白
  arrow: true,
)

纹理线 - 重复纹理

Polyline(
  id: 'texture',
  points: points,
  width: 16,
  lineType: LineType.texture,
  textureLineType: TextureLineType.repeat,
  colorTexture: BitmapDescriptor.fromAsset('assets/nav_arrow.png'),
)

效果图如下：

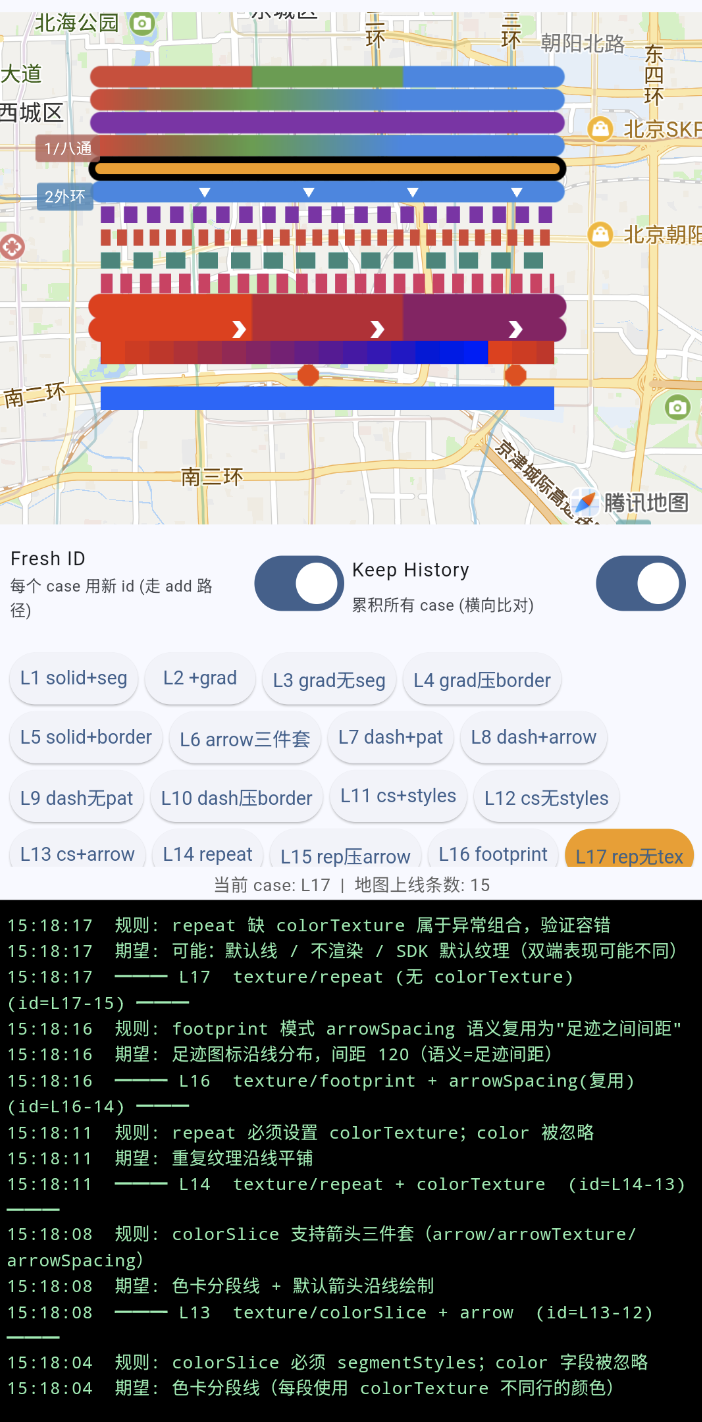

Polyline demo：实线、虚线、纹理线效果对比

渐变色

Polyline(
  id: 'gradient',
  points: points,
  width: 10,
  gradient: true,
  color: const Color(0xFF2196F3),
)

注意：gradient 是 bool? 类型，设为 true 启用渐变色。渐变沿折线方向从第一个点到最后一个点过渡。修改此字段会触发折线重建。

分段着色

Polyline(
  id: 'segment',
  points: points, // 4 个点 = 3 段
  width: 12,
  segmentColors: [
    SegmentColor(startIndex: 0, endIndex: 1, color: const Color(0xFF4CAF50)),  // 绿
    SegmentColor(startIndex: 1, endIndex: 2, color: const Color(0xFFFFC107)),  // 黄
    SegmentColor(startIndex: 2, endIndex: 3, color: const Color(0xFFE53935)),  // 红
  ],
)

注意：segmentColors 是 List<SegmentColor>? 类型，每个 SegmentColor 包含 startIndex、endIndex、color 和可选的 borderColor。修改此字段会触发折线重建。

属性联动规则

lineType、textureLineType、gradient、segmentColors 等属性之间存在联动关系——某些属性组合下，部分字段会被忽略或压制。以下是完整规则。

总体原则

lineType 决定大分支（solid / dashed / texture）
textureLineType 在 lineType=texture 时决定纹理子类型（colorSlice / repeat / footprint）
gradient 仅在 lineType=solid + segmentColors 正确设置时有视觉效果
插件 Dart 层 toMap() 始终完整序列化所有字段（含当前不生效的字段），由原生适配层做"生效性过滤"

联动关系图

lineType ──────────────┬──→ 决定大分支 (solid / dashed / texture)
                       │
                       ├── dashed → 压制: arrow, arrowTexture, arrowSpacing,
                       │              colorTexture, segmentColors, segmentStyles, gradient
                       │              注入: pattern 默认值 [30,20]（若用户未设）
                       │
                       ├── texture → 压制: pattern, borderWidth, borderColor, gradient
                       │    │
                       │    └── textureLineType
                       │         ├── colorSlice → 压制: color, segmentColors
                       │         │                 要求: segmentStyles（必须设置）
                       │         │                 允许: arrow
                       │         ├── repeat    → 压制: arrow, arrowTexture, arrowSpacing, color
                       │         └── footprint → 同 repeat（但 arrowSpacing 语义复用为足迹间距）
                       │
                       └── solid → 大多数字段正常生效
                            │
                            ├── segmentColors 有值 → 覆盖 color, borderColor（每段自带）
                            │
                            └── gradient=true + segmentColors 有效
                                 → 压制: borderWidth, borderColor
                                   要求: segmentColors

arrow ──→ 控制 arrowTexture / arrowSpacing 是否有意义
          arrow=false 时这两个字段不传给 SDK

lineType = solid（实线，默认）

字段	生效	备注
points / width / visible / alpha / zIndex / displayLevel / lineCap / onTap	✅	始终生效
color	✅	如果设了 `segmentColors` 则被覆盖
arrow / arrowTexture / arrowSpacing	✅	`arrowTexture`/`arrowSpacing` 需 `arrow=true`
segmentColors	✅	设了则替代 `color`/`borderColor`
borderWidth / borderColor	⚠️	`gradient=true` 时不生效；`segmentColors` 各段自带 borderColor 覆盖全局值
gradient	⚠️	仅当 `segmentColors` 正确设置时生效；生效后 `borderWidth`/`borderColor` 被忽略
pattern	❌	仅 dashed 模式
colorTexture	❌	仅 texture 模式
textureLineType	❌	仅 texture 模式
segmentStyles	❌	仅 texture + colorSlice 模式

lineType = dashed（虚线）

字段	生效	备注
points / width / color / visible / alpha / zIndex / displayLevel / lineCap / onTap	✅	始终生效
pattern	✅	不设则自动注入默认值 `[30, 20]`
arrow	❌	插件层强制传 `false` 给 SDK（统一双端行为）
arrowTexture / arrowSpacing	❌
borderWidth / borderColor	❌	当前实现中 dashed 不传 border
colorTexture / textureLineType	❌
segmentColors / segmentStyles	❌
gradient	❌

lineType = texture + textureLineType = colorSlice（色卡纹理）

字段	生效	备注
points / width / visible / alpha / zIndex / displayLevel / onTap	✅	始终生效
colorTexture	✅	不设则用 SDK 默认纹理（10 行预设颜色）
segmentStyles	✅	必须设置，指定每段用纹理的第几行颜色
arrow / arrowTexture / arrowSpacing	✅	colorSlice 支持箭头
color	❌	颜色由 `segmentStyles.colorImageIndex` 决定
segmentColors / borderWidth / borderColor / pattern / gradient	❌

lineType = texture + textureLineType = repeat（重复纹理）

字段	生效	备注
points / width / visible / alpha / zIndex / displayLevel / onTap	✅	始终生效
colorTexture	✅	必须设置，否则无纹理可重复
segmentStyles	⚠️	可选（iOS 支持分段指定）
arrow / arrowTexture / arrowSpacing	❌	repeat 模式不支持箭头
color / segmentColors / borderWidth / borderColor / pattern / gradient	❌

lineType = texture + textureLineType = footprint（足迹纹理）

与 repeat 基本一致，但有以下差异：

字段	生效	备注
colorTexture	✅	必须设置
arrowSpacing	⚠️	语义复用：控制足迹间距。Android 默认 150px，iOS 默认 60pt
segmentStyles	⚠️	可选（iOS 内部自动注入默认 segmentStyle）
arrow / arrowTexture	❌
color / segmentColors / borderWidth / borderColor / pattern / gradient	❌

gradient 规则详解

gradient=true 仅在 lineType=solid 且 segmentColors 正确设置时有视觉效果
gradient 生效时 borderWidth/borderColor 的描边被 SDK 忽略
渐变以 segmentColors 的 startIndex 作为颜色过渡标记点
如果 gradient=true 但 segmentColors 为空/null，则 gradient 实际不生效（无渐变标记点，SDK 退化为纯色线）
如果用户同时设了 gradient=true + borderWidth>0，以 gradient 优先，描边静默丢弃

arrow 互斥处理规则

当 lineType=dashed 时，传给原生 SDK 的 arrow 强制为 false（不管用户在 Dart 层设了什么）
Dart 层 Polyline.arrow 保持用户原始值（用于 == / copyWith / toMap 序列化）
当 lineType=texture 且 textureLineType=repeat/footprint 时，arrow 同样不生效

⚠️ 已知平台差异：箭头与虚线互斥

当同时设置 arrow: true + lineType: LineType.dashed 时，双端 SDK 的优先级不同：

平台	真实表现
Android	箭头优先显示，虚线被 SDK 忽略（线变成实线 + 箭头）
iOS	虚线优先显示，箭头被 SDK 忽略（仅虚线，无箭头）

这是腾讯 Android / iOS SDK 各自的渲染选择，插件层无法统一行为。

推荐用法：在同一条 polyline 上不同时使用箭头和虚线。如需"分段表达方向 + 间断"，建议用两条独立 polyline 叠加，或使用 segmentColors 实现不同语义。

声明式更新

基本原理

Polyline 通过 Set<Polyline> 以声明式方式管理。插件在 Widget 重建时自动 diff 新旧两个 Set，计算出增/删/改三类变更并推送到原生层：

diff 按 id 索引：内部用 Map<String, Polyline> 索引，不依赖 Set 的 hashCode
属性比较用 ==：Polyline 重写了 ==，比较 points/width/color/lineType/segmentColors 等全部业务属性（⚠️ 也比较 onTap 回调）
对象不可变：Polyline 是 @immutable，修改属性必须用 copyWith 创建新对象

推荐用法：Map 管理 + Set 传入

final Map<String, Polyline> _polylines = {};

// 添加
_polylines['p1'] = Polyline(
  id: 'p1',
  points: const [LatLng(39.90, 116.39), LatLng(39.92, 116.41)],
  color: const Color(0xFF2196F3),
  width: 8,
);

// 更新（必须 copyWith，不能原地改字段）
_polylines['p1'] = _polylines['p1']!.copyWith(color: Colors.red);

// 追加点位（points 是 List，必须创建新 List）
_polylines['p1'] = _polylines['p1']!.copyWith(
  points: [..._polylines['p1']!.points, const LatLng(39.94, 116.43)],
);

// 删除
_polylines.remove('p1');

// 传入 Widget
TencentMap(polylines: Set<Polyline>.of(_polylines.values));

哪些情况会导致更新不触发

错误写法	原因	正确写法
原地修改 `points` 列表：`polyline.points.add(newPoint)`	Polyline 对象引用不变 → `==` 短路 `identical` → 判定无变化 → 不触发。即使 `points` 内容变了，`==` 里的 `_listEquals` 也不会被执行（因为 `identical` 先命中）	`polyline.copyWith(points: [...polyline.points, newPoint])`
在同一 Set 上 `add` copyWith 后的对象：`_polylines.add(p.copyWith(color: Colors.red))`	`hashCode` 仅基于 `id`（相同），但 `==` 为 false（属性不同）→ Set 同时保留新旧两个对象 → diff 按 id 索引只取最后一个，行为不可预测	创建全新 Set，或用 Map 管理
两个 Polyline 用同一个 `id`	diff 按 id 索引成 Map 时后者覆盖前者 → 变更丢失	确保每个 Polyline 有唯一 id（不传 `id` 时自动生成）
修改了 State 变量但没调 `setState`	Widget 不重建 → `didUpdateWidget` 不触发 → diff 不执行	必须在 `setState` 内修改变量

提示：Polyline 的 == 会比较 onTap 回调。如果在 build 方法中内联写 onTap: () {}，每次重建都会产生新的闭包引用 → onTap != oldOnTap → 触发不必要的更新。建议将回调存储为成员变量。

注意：lineType、lineCap、textureLineType、arrowTexture、arrowSpacing、segmentStyles、segmentColors、gradient 的变更会触发折线重建（remove + re-add），插件层已自动处理。
