绘制线

最后更新时间:2025-04-17

线是由一组经纬度点按照一定的顺序连接而成，在地图上绘制线由 Polyline 类定义实现。通常用来表示一段路、轨迹等线型场景。

常用属性解释

PolylineOptions对象

属性	接口	说明
listLatLngs	latLngs(List listLatlngs):PolylineOptions	设置折线坐标
thisCollisions	collisionBy(PolylineCollision… collisions):PolylineOptions	设置碰撞关系目前只对道路线有效
listLatLngs	updatePoints(Iterable latLngs):PolylineOptions	添加顶点,该方法会清空原来顶点集合
fwidth	width(float width):PolylineOptions	设置线宽度
fBorderWidth	borderWidth(float borderWidth):PolylineOptions	描边的宽度，ARGB描边宽度(单位px)
colorType	colorType(ColorType type):PolylineOptions	设置颜色类型
mGradientEnable	gradient(boolean enable):PolylineOptions	渐变色开关，只有 {@link #getLineType()} == {@link LineType#LINE_TYPE_MULTICOLORLINE} 且 {@link #isRoad()} == true 才生效
iStrokeColor	color(int i):PolylineOptions	设置线的颜色，注意：1.当使用ARGB线时为ARGB色值；2.当使用{@link com.tencent.tencentmap.mapsdk.maps.model.PolylineOptions#colorTexture(BitmapDescriptor)}设置自定义纹理，使用纹理线时，指定使用纹理的第几像素行来绘制线
iColors iIndexs	colors(int[] colors, int[] indexes):PolylineOptions	设置线的分段颜色，注意：1.当使用ARGB线时为ARGB色值；2.当使用{@link com.tencent.tencentmap.mapsdk.maps.model.PolylineOptions#colorTexture(BitmapDescriptor)}设置自定义纹理，使用纹理线时，指定使用纹理的第几像素行来绘制线
iBorderColors	borderColors(int[] borderColors):PolylineOptions	设置ARGB线的描边颜色，borderColors的数量应该与{@link com.tencent.tencentmap.mapsdk.maps.model.PolylineOptions#colors(int[], int[])}接口中的colors的长度保持一致。
iBorderColors	borderColor(int borderColor):PolylineOptions	设置线ARGB的描边颜色：当线是纯色线的时候，设置border的颜色可用此接口
eraseColor	eraseColor(int eraseColor):PolylineOptions	设置ARGB类型线的擦除色，默认为
fIndex	zIndex(int zIndex):PolylineOptions	设置相同显示Level {@link PolylineOptions#level(int)} 的折线堆叠顺序，相同显示level，zIndex越大越靠上显示，level优先级大于zIndex
mIndoorInfo boIsAbove	indoorInfo(IndoorInfo indoorInfo):PolylineOptions	为Polyline添加室内图信息（buildingId，floorName），当添加室内图信息后，Polyline将会随着绑定的室内图状态改变而展示和隐藏
boVisible	visible(boolean visible):PolylineOptions	设置折线可见性
boArraw	arrow(boolean flag):PolylineOptions	设置方向箭头
alpha	alpha(float a):PolylineOptions	设置透明度
lineCap	lineCap(boolean cap):PolylineOptions	设置路线是否显示半圆端点
lineType	lineType(int lineType):PolylineOptions	设置线的类型，必须
mCustomeColorTexture colorType	colorTexture(BitmapDescriptor bitmapDescriptor):PolylineOptions	1、当调用此接口，且LineType为LINE_TYPE_MULTICOLORLINE时，color和colors接口指定的值代表用此接口设置纹理的第几像素行，以绘制纹理线 2、当调用此接口，且LineType设置不为LINE_TYPE_MULTICOLORLINE时，绘制线时会连续绘制此接口设置的纹理。 3、提供的纹理图片最大高度不能超过16px。
mIsRoad	road(boolean isRoad):PolylineOptions	设置线是否为路线
iLevel	level(int level):PolylineOptions	设置Polyline的显示Level，level用于控制Polyline与楼块，道路，POI的显示层级关系。默认为{@link OverlayLevel#OverlayLevelAboveRoads}道路之上楼块之下，相同Level内的显示层级关系通过{@link PolylineOptions#zIndex(int)}来控制，zIndex越大越靠上显示。Level优先级高于zIndex
mArrowTexture	arrowTexture(BitmapDescriptor arrowTexture):PolylineOptions	设置方向箭头的自定义纹理
mArrowSpacing	arrowSpacing(int arrowSpacing):PolylineOptions	设置方向箭头的间距，单位（px),默认是100px
mClickable	clickable(boolean clickable):PolylineOptions	是否可以点击
pattern	pattern(List pattern):PolylineOptions	设置ARGB虚线的样式，pattern的元素数量必须是偶数个，每对元素分别表示虚线中实线区域的长度，以及空白区域的长度（单位px)
mText	text(Text text):PolylineOptions	设置沿 polyline 展示的文字，只要调用 {@link com.tencent.tencentmap.mapsdk.maps.TencentMap#addPolyline(PolylineOptions)} 构造出 {@link Text}，就不可以再调用 {@link Polyline#setPoints(List)} 修改展示的路径，只能创建新的

Polyline对象

相关接口	说明
setPoints(List list):void	设置折线顶点
addTurnArrow(int index, int length):void	添加一个转弯箭头。index：路段index；length：转弯箭头长度，暂不支持，传0即可
cleanTurnArrow():void	清除当前显示的路线转弯箭头
arrowSpacing(int arrowSpacing):void	设置间距（如果是实线则设置的是方向箭头的间距；如果是点线/虚线则设置的是点/虚线之间的间距）。arrowSpacing：箭头间距（单位：pixel）默认间距为100dp
setWidth(float width):void	设置折线的宽度。width：折线宽度，单位：px，目前限制最大宽度 128
setBorderColors(int[] borderColors):void	设置描边颜色。borderColors：描边颜色数组，需保证数组个数与colors数组的个数匹配
setColor(int color):void	设置路线的颜色。color：当使用ARGB线时为ARGB色值
setColors(int[] colors, int[] indexs):void	设置线的分段颜色。colors：颜色数组，需保证数组个数与borderColors数组的个数匹配。indexs：颜色数组对应的顶点索引数组
setColorTexture(BitmapDescriptor bitmapDescriptor):void	设置定制义的纹理
pattern(List pattern):void	设置ARGB虚线的样式。pattern的元素数量必须是偶数个，每对元素分别表示虚线中实线区域的长度，以及空白区域的长度（单位px)
eraseTo(int index, LatLng point):void	设置路线擦除的索引，要使此接口生效必须调用 {@link #setEraseable(boolean)}。index：擦除点相对于路线所有点集的索引 (不支持传入下标为 N-1 的最后一个点)。point 擦除点坐标，如果此坐标在 [points[index], points[index + 1]] 之外，擦除点为 points[index]；如果此坐标在 [points[index], points[index + 1]] 之间，设置的这个点即为擦除点。
eraseColor(int color):void	设置路线擦除颜色(如果eraseable为true, 擦除的路线上的颜色会彻底擦除; 若为false则擦除的路线会被置为设置的擦除色, 配合{@link #eraseTo(int, LatLng)}调用)
setEraseable(boolean eraseable):void	设置路线是否可以擦除，默认为false不擦除
getVisibleRect():Rect	得到可见路线的bound
startAnimation(Animation animation):void	开始播放动画，目前只有AlphaAnimation和EmergeAnimation支持
getText():PolylineOptions.Text	获取沿 polyline 展示的文字
setText(PolylineOptions.Text text):void	设置沿 polyline 展示的文字
setGradientEnable(boolean enable):void	设置渐变开关。只有线类型是{@link PolylineOptions.LineType#LINE_TYPE_MULTICOLORLINE} 且 {@link PolylineOptions#isRoad()} == true才生效。
isGradientEnable():boolean	渐变是否生效

添加线

添加折线的同时可以设置线的颜色、宽度等属性，示例代码如下：

// 构造折线点串
List<LatLng> latLngs = new ArrayList<LatLng>();
latLngs.add(new LatLng(39.984864,116.305756));
latLngs.add(new LatLng(39.983618,116.305848));
latLngs.add(new LatLng(39.982347,116.305966));
latLngs.add(new LatLng(39.982412,116.308111));
latLngs.add(new LatLng(39.984122,116.308224));
latLngs.add(new LatLng(39.984955,116.308099));

// 构造 PolylineOpitons
PolylineOptions polylineOptions = new PolylineOptions()
        .addAll(latLngs)
        // 折线设置圆形线头
        .lineCap(true)
        // 折线的颜色为绿色
        .color(0xff00ff00)
        // 折线宽度为25像素
        .width(25)
        // 还可以添加描边颜色
        .borderColor(0xffff0000)
        // 描边颜色的宽度，线宽还是 25 像素，不过填充的部分宽度为 `width` - 2 * `borderWidth`
        .borderWidth(5);

// 绘制折线
Polyline polyline = tencentMap.addPolyline(polylineOptions);

// 将地图视野移动到折线所在区域(指定西南坐标和东北坐标)，设置四周填充的像素
tencentMap.moveCamera(CameraUpdateFactory.newLatLngBounds(
        new LatLngBounds.Builder()
                .include(getLatlons()).build(),
        100));

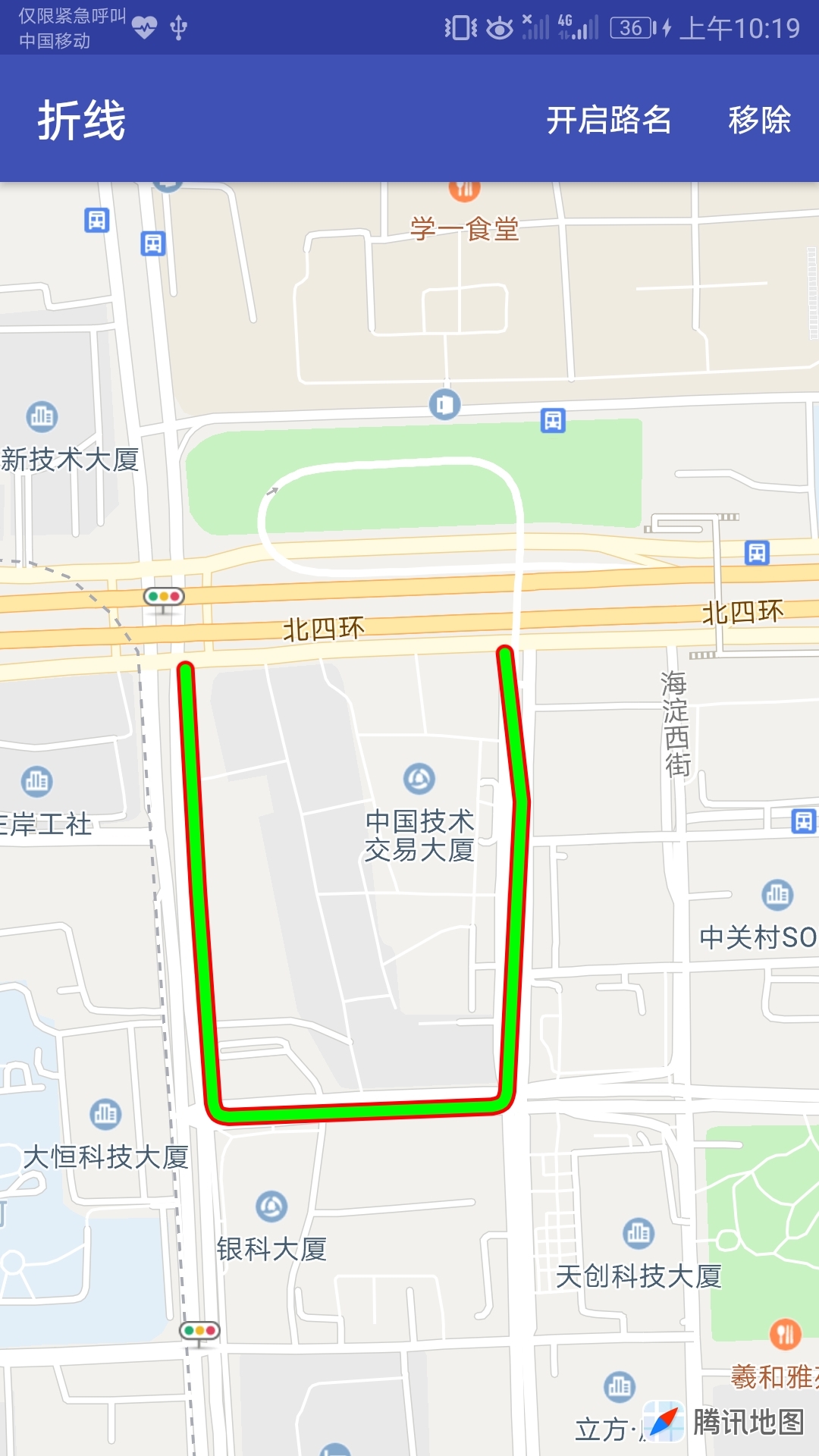

上面绘制的折线有四个顶点，折线颜色为绿色，折线宽度为15像素，效果如下图所示：

绘制虚线

我们提供了两个将线设置为虚线的方式：

初始化线实例时通过 PolylineOptions 对象的属性直接绘制虚线

// 构造 PolylineOpitons
PolylineOptions polylineOptions = new PolylineOptions()
        .addAll(latLngs)
        // 折线宽度为15像素
        .width(15);

// 设置虚线模式
List<Integer> pattern = new ArrayList<>();
pattern.add(35);
pattern.add(20);
polylineOptions.pattern(list);

Polyline polyline = tencentMap.addPolyline(polylineOptions);

将已获取到的 Polyline 实例修改为虚线

// 设置虚线
List<Integer> pattern = new ArrayList<>();
pattern.add(35);
pattern.add(20);
polyline.pattern(pattern);

参数pattern的元素数量必须是偶数个，每对元素分别表示虚线中实线区域的长度，以及空白区域的长度（单位px)。绘制的虚线效果如下图所示：

带阴影效果的线

通常用户使用 ARGB 颜色值直接设置线的颜色，这能满足大部分场景，但对于希望有阴影效果的线就无法满足了。地图 SDK 支持用纹理填充线来实现阴影等效果，这个纹理可以理解为线的截面纹理，地图把这个截面的纹理沿线绘制的方向填充到整条线。地图 SDK 内置一份纹理填充颜色，用户只需要通过 PolylineOptions.color(int i) 接口设置 PolylineOptions.Colors 中定义的 [0, 10] 号对应的颜色就能展示对应的效果。

// 构造 PolylineOpitons
PolylineOptions polylineOptions = new PolylineOptions()
        .addAll(latLngs)
        // 折线设置圆形线头
        .lineCap(true)
        // 纹理颜色
        .color(PolylineOptions.Colors.GRAYBLUE)
        .width(25);

// 绘制折线
Polyline polyline = tencentMap.addPolyline(polylineOptions);

效果如下图所示：

如果我们提供的纹理不能满足您的需求，您也可以使用自己设计的纹理应用到地图上。使用方法如下：

PolylineOptions polylineOptions = new PolylineOptions()
        .addAll(latLngs)
        // 折线设置圆形线头
        .lineCap(true)
        //设置用户自己的纹理，此例中我们的纹理放在了工程的 assets 目录
        .colorTexture(BitmapDescriptorFactory
                .fromAsset("color_texture.png"))
        //使用我们纹理图片的第三行像素填充线的每个像素截面
        .color(2);

沿线展示纹理图片

地图 SDK 提供了两种方式将纹理图片沿线绘制出来。

设置线路绘制类型为点，并设置自定义纹理的代码和效果如下：

// 设置线路绘制类型为点，自定义点的纹理
Polyline polyline = tencentMap.addPolyline(
        new PolylineOptions()
                .addAll(latLngs)
                // 线路绘制类型
                .lineType(PolylineOptions.LineType.LINE_TYPE_DOTTEDLINE)
                // 设置图片作为线的填充纹理
                .colorTexture(BitmapDescriptorFactory.
                        fromAsset("color_point_texture.png"))
                .width(25);
);

线上叠加纹理，以线上绘制箭头为例

// 构造 PolylineOpitons
PolylineOptions polylineOptions = new PolylineOptions()
        .addAll(latLngs)
        // 折线设置圆形线头
        .lineCap(true)
        // 折线的颜色为绿色
        .color(0xff00ff00)
        // 折线宽度为25像素
        .width(25)
        // 必须打开这个开关，允许在线上绘制纹理
        .arrow(true);
        // 支持设置纹理的间距
        .arrowSpacing(30);
        // 设置纹理图片
        .arrowTexture(
                BitmapDescriptorFactory
                        .fromAsset("color_arrow_texture.png"));;

// 绘制折线
Polyline polyline = tencentMap.addPolyline(polylineOptions);

设置线的分段颜色

可以通过 PolylineOptions 对象的属性直接设置分段颜色，示例代码（也包含了其他属性的设置）如下：

// 设置分段线的顶点索引，这个索引值的数量必须和下面的颜色列表数量相同
int[] indexes = {0,1,2,3,4};
// 设置每段索引之间的颜色，这个颜色同样支持纹理颜色，即 PolylineOptions.Colors 中定义的 [0, 10] 值
int[] colors = {
                0xff00ff00, // 线上点 [0, 1] 之间为绿色
                0xffffff00, // 线上点 [1, 2] 之间为黄色
                0xffff0000, // 线上点 [2, 3] 之间为红色
                0xffffff00, // 线上点 [3, 4] 之间为黄色
                0xff00ff00  // 线上点 [4, 最后一个点] 之间为绿色
        };

// 构造 PolylineOpitons
PolylineOptions polylineOptions = new PolylineOptions()
                .addAll(latLngs)
                .lineCap(true)
                .width(15f)
                //设置彩虹线的颜色
                .colors(colors, indexes);
mTencentMap.addPolyline(polylineOptions);

设置线的渐变色

添加完分段颜色后可以设置渐变色，设置渐变色有两种方式：

通过PolylineOptions.gradient设置渐变色开关

   polylineOptions
          .gradient(true)
          .lineType(PolylineOptions.LineType.LINE_TYPE_MULTICOLORLINE)
          .width(20);

通过Polyline.setGradientEnable设置渐变色开关

    polyline = tencentMap.addPolyline(polylineOptions);
    polyline.setGradientEnable(true);

注意点：设置渐变开关只有线类型是PolylineOptions.LineType.LINE_TYPE_MULTICOLORLINE 且 PolylineOptions.isRoad() 为 true才生效

擦除

我们支持线从 Polyline 中索引为 0 的坐标点开始擦除到用户指定的坐标点。以上面的线为例,从第一段中擦除一部分：

Polyline polyline = tencentMap.addPolyline(polylineOptions);
// 必须设置 `true`，默认为 `false`
polyline.setEraseable(true);
//其中第一个参数表示要擦除到的坐标索引 `index`
// 第二个参数表示从 [`index -1`, `index`] 之间的坐标
// 如果这个坐标不在擦除的索引范围内，会一直擦除到 `index`
polyline.eraseTo(1, new LatLng(39.983919,116.305722));

设置擦除颜色

也有的场景下用户不希望地图上的线被擦除，而是希望保留擦除前的痕迹，地图 SDK 提供了设置擦除线颜色的接口，调用示例如下：

PolylineOptions polylineOptions = new PolylineOptions()
        .addAll(latLngs)
        // 折线设置圆形线头
        .lineCap(true)
        // 折线的颜色为绿色
        .color(0xff00ff00)
        // 折线宽度为25像素
        .width(25)
        // 设置擦除颜色为灰色
        .eraseColor(0xff999999);

Polyline polyline = tencentMap.addPolyline(polylineOptions);
// 必须设置 `false`，默认为 `true`
polyline.setEraseable(false);
//其中第一个参数表示要擦除到的坐标索引 `index`
// 第二个参数表示从 [`index -1`, `index`] 之间的坐标
// 如果这个坐标不在擦除的索引范围内，会一直擦除到 `index`
polyline.eraseTo(1, new LatLng(39.983919,116.305722));

动态路名

地图 SDK 支持在线上添加文字标注，文字可以作为线的属性和在线上绘制出来。主要支持以下功能：

接口名称	功能概述
PolylineOptions.text(Text text)	置沿 polyline 展示的文字
PolylineOptions.Text.Builder(SegmentText segmentText	PolylineOptions.Text 构造器
PolylineOptions.Text.Builder.addSegmentText(SegmentText segmentText)	添加线上展示文字的点串范围
PolylineOptions.Text.Builder.color(int color)	设置文字颜色
PolylineOptions.Text.Builder.strokeColor(int color)	设置文字描边颜色
PolylineOptions.Text.Builder.size(int size)	设置文字尺寸
PolylineOptions.Text.Builder.priority(TextPriority priority)	设置文字优先级

可以通过以下方式修改线属性：
1.将每条线段上添加文字

public PolylineOptions.Text createText() {
List<PolylineOptions.SegmentText> segmentTexts = new ArrayList<>();
// SegmentText的三个参数分别为起点在数组中的下标，终点在数组中的下标，以及要显示的文字
segmentTexts.add(new PolylineOptions.SegmentText(0, 2, "苏州街"));
segmentTexts.add(new PolylineOptions.SegmentText(2, 3, "海淀大街"));
segmentTexts.add(new PolylineOptions.SegmentText(3, 5, "彩和坊路"));
return new PolylineOptions.Text.Builder(segmentTexts).build();
}

2.将文字添加到线上

PolylineOptions polylineOptions = new PolylineOptions()
        .addAll(latLngs)
        // 折线设置圆形线头
        .lineCap(true)
        // 折线的颜色为绿色
        .color(0xff00ff00)
        // 折线宽度为25像素
        .width(25)
        // 设置文字
        .text(createText());

Polyline polyline = tencentMap.addPolyline(polylineOptions);

3.也可以通过Polyline.setText()添加动态路名以及其他属性

    Polyline polyline = tencentMap.addPolyline(new PolylineOptions().addAll(latLngs));
    polyline.setText(createText());
    polyline.setColor(R.color.colorAccent);

添加折线动画

可以为折线添加动画，腾讯地图SDK目前支持两种动画类型，AlphaAnimation和EmergeAnimation。AlphaAnimation 支持从一个Alpha（透明度）到另一个Alpha的渐变，取值范围为[0.0 ~ 1.0]；
EmergeAnimation 从一点开始然后向两端扩展，当然也可以设置为起点或是终点，如果设置的点不在线上，则从线与这个点最近的那个点开始。

    polyline = tencentMap.addPolyline(new PolylineOptions().addAll(latLngs));
        findViewById(R.id.start_alpha_animation).setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                // 添加折线动画
                IAlphaAnimation alphaAnimation1 = tencentMap.getMapContext().createAlphaAnimation(0.1f, 1);
                alphaAnimation1.setDuration(1500);
                alphaAnimation1.setInterpolator(new AccelerateDecelerateInterpolator());
                alphaAnimation1.setAnimationListener(new AnimationListener() {
                    @Override
                    public void onAnimationStart() {

                    }

                    @Override
                    public void onAnimationEnd() {
                        // AlphaAnimation动画结束后，显示EmergeAnimation动画
                        IEmergeAnimation emergeAnimation = tencentMap.getMapContext().createEmergeAnimation(polyline.getPoints().get(polyline.getPoints().size() / 2));
                        emergeAnimation.setDuration(2500);
                        emergeAnimation.setInterpolator(new DecelerateInterpolator());
                        polyline.startAnimation(emergeAnimation);
                    }
                });
                if (polyline != null) {
                    // AlphaAnimation动画
                    polyline.startAnimation(alphaAnimation1);
                }
            }
        });

线的动态更新

地图SDK4.3.9版本增加了线段更新功能，通过该功能解决了频繁的修改线路造成的性能问题。

  //添加需要更新的点集
  List<LatLng> listPoints = new ArrayList<LatLng>();
  listPoints.add(new LatLng(39.981787, 116.306649));
  listPoints.add(new LatLng(39.982021, 116.306739));
  listPoints.add(new LatLng(39.982351, 116.306883));
  listPoints.add(new LatLng(39.98233, 116.306047));
  listPoints.add(new LatLng(39.982324, 116.305867));
  listPoints.add(new LatLng(39.981918, 116.305885));
  listPoints.add(new LatLng(39.981298, 116.305921));
  listPoints.add(new LatLng(39.981091, 116.305939));
  listPoints.add(new LatLng(39.980506, 116.305975));
  listPoints.add(new LatLng(39.980148, 116.306002));
  //在原有顶点上附加新的顶点
  polyline.appendPoints(listPoints );

移除折线

从地图移除折线

polyline.remove();

试试AI总结

不想看文档？直接问AI～

这篇文档对您是否有帮助？

有帮助

没帮助

本页内容
