瓦片热力图

瓦片热力图是一种瓦片覆盖层，它能够在地图上表达数据的密度和分布状况。下面是一张截图效果：

开发者可以通过自定义瓦片热力图的渐变颜色和其他属性，来调整自己需要的样式。下面我们将分三部分，帮助开发者熟悉瓦片热力图的配置：

1. 添加一个简单的瓦片热力图
2. 自定义瓦片热力图样式
3. 移除瓦片热力图

一、添加一个简单的瓦片热力图

为了添加一个简单的瓦片热力图，你需要提前准备好带有坐标分布的数据集。基本使用步骤如下：

1. 准备热力节点需要的坐标分布数据，示例如下：

   // 纬度 经度 权值
   116.895579	24.306521	43


   示例热力文件：热力图数据

2. 遍历所有数据创建QHeatTileNode热力节点对象，保存在数组中，然后添加到mapView中，示例如下：

   NSString *filePath = [[NSBundle mainBundle] pathForResource:@"heatTest_2" ofType:@"heat"];

   NSString* fileContents = [NSString stringWithContentsOfFile:filePath encoding:NSUTF8StringEncoding error:nil];

   // first, separate by new line
   NSArray* allLinedStrings = [fileContents componentsSeparatedByCharactersInSet:[NSCharacterSet newlineCharacterSet]];

   self.nodes = [NSMutableArray array];

   // 将所有的热力节点数据保存在数组中遍历
   [dataStringArray enumerateObjectsUsingBlock:^(NSString *  _Nonnull obj, NSUInteger idx, BOOL * _Nonnull stop) {

       NSArray *ar = [obj componentsSeparatedByCharactersInSet:[NSCharacterSet whitespaceCharacterSet]];

       // 纬度.
       double lat = [ar[1] doubleValue];
       // 经度.
       double lon = [ar[0] doubleValue];
       // 权值.
       double val = [ar[2] doubleValue];

       QHeatTileNode *node = [[QHeatTileNode alloc] init];
       // 热力节点坐标
       node.coordinate = CLLocationCoordinate2DMake(lat, lon);
       // 热力节点权值
       node.value      = val;

       [self.nodes addObject:node];
   }];

   QHeatTileOverlay *heat = [[QHeatTileOverlay alloc] initWithHeatTileNodes:self.nodes];


3. 最后，实现<QMapViewDelegate>的mapView: viewForOverlay:方法，创建QHeatTileOverlayView，示例如下：

   - (QOverlayView *)mapView:(QMapView *)mapView viewForOverlay:(id<QOverlay>)overlay
   {
       if ([overlay isKindOfClass:[QHeatTileOverlay class]]) {
           QHeatTileOverlayView *render = [[QHeatTileOverlayView alloc] initWithTileOverlay:overlay];
           return render;
       }
       return nil;
   }


4. 效果图如下



二、设置瓦片热力图样式

QHeatTileOverlay提供一些属性来满足自定义样式的热力效果，包括：衰变半径、透明度、颜色梯度。为了能够正常显示新的图层，改变样式之后需要重新reload图层。

QHeatTileOverlay为瓦片热力图的数据对象，下表为属性说明：

属性	说明
NSInteger decayRadius	衰变半径，单位：point。 范围越大计算耗时越长，默认20。建议100以内。
CGFloat opacity	透明度，默认为0.6，范围：0-1。
QHeatTileGradient *gradient	颜色梯度

QHeatTileGradient为瓦片热力图的颜色梯度对象，下表为属性说明：

属性	说明
NSArray<UIColor *> *colors	颜色变化数组
NSArray<NSNumber *> *startPoints	颜色变化节点，需为严格递增数组，区间为[0, 1.0]

更改属性基本使用方法如下：

1. 更改瓦片热力图颜色梯度

   // 自定义的色值
   self.heatTileOverlay.gradient = [[QHeatTileGradient alloc] initWithColor:@[[UIColor grayColor],[UIColor brownColor], [UIColor blueColor],[UIColor greenColor],[UIColor yellowColor],[UIColor redColor]] andWithStartPoints:@[@(0.1),@(0.3),@(0.5), @(0.6), @(0.8),@(0.9)]];


2. 设置热力半径

   // 设置瓦片热力图半径
   [self.heatTileOverlay setDecayRadius:50];


3. 调用QHeatTileOverlayView的reloadData方法，刷新瓦片热力图：

   QHeatTileOverlayView *heatView = (QHeatTileOverlayView *)[self.mapView viewForOverlay:self.heatTileOverlay];
   [heatView reloadData];

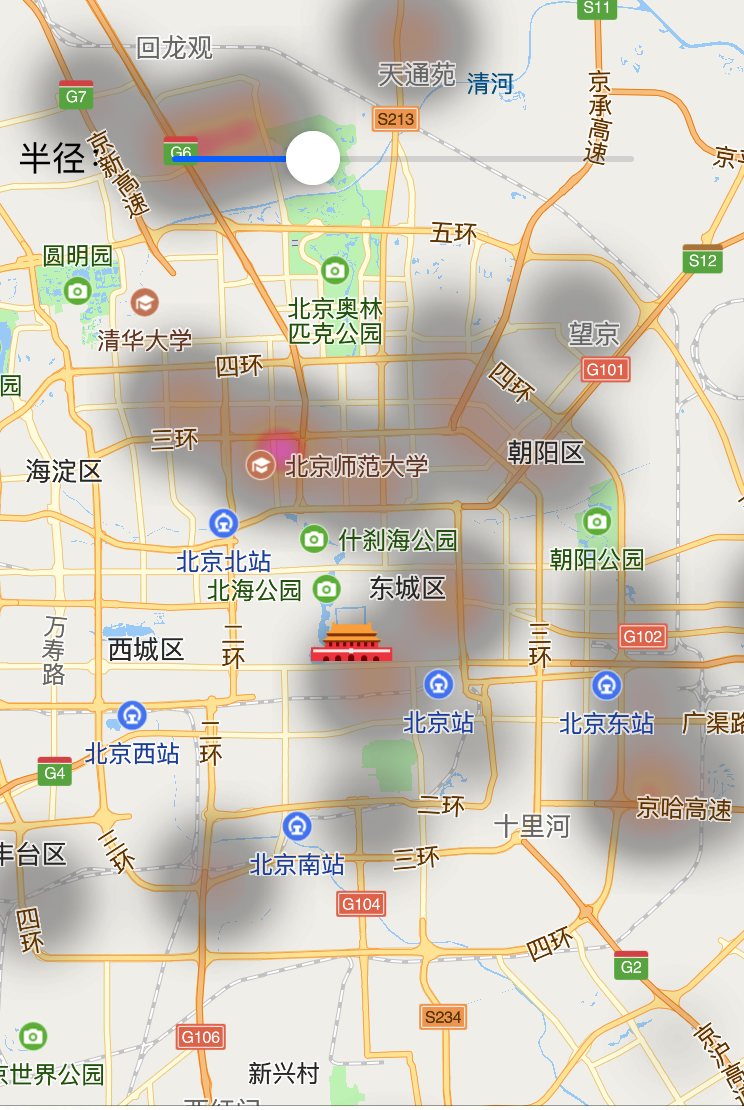

4. 示例图如下：
